捕魚，無往不利

CS 1522 是專為漁船打造的15吋聲納探魚器，高亮度顯示器除了能顯示海圖之外，其縱向螢幕設計和分割畫面顯示，讓您能直接瀏覽最多四種頻率的聲納圖、ClearVü 或 SideVü 聲納圖。

在陽光下，高亮度螢幕顯示依舊清晰可見。

分割螢幕同時顯示4種聲納圖，大幅提升您辨識魚群的效率。

標配 1千瓦雙頻 CHIRP 功能。

支援Garmin GSD 聲納模組。

使用 Quickdraw 繪圖功能，繪製您專屬的海圖。

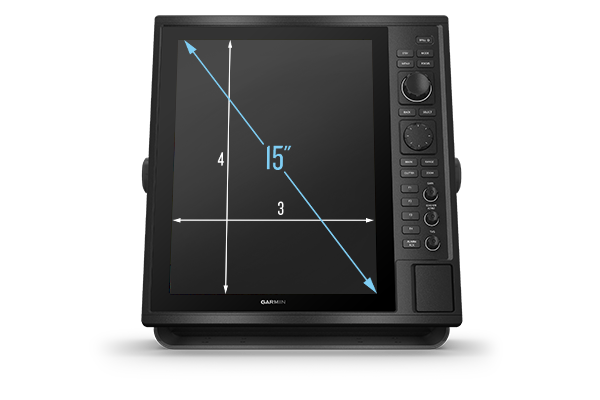

大型顯示器

透過大型 15 吋縱向顯示器 (4:3)，即使在陽光下依然清晰顯示。實體按鍵和旋鈕設計讓您可輕鬆操作重要功能。

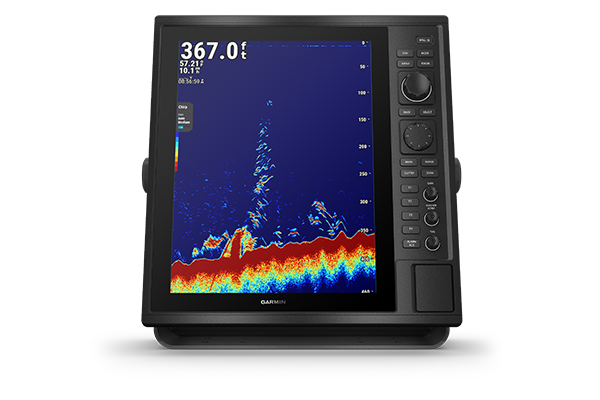

CHIRP 聲納

優異的 1 千瓦雙通道 CHIRP 聲納，提供清晰的目標分辨率，讓您輕鬆判讀魚群資訊。

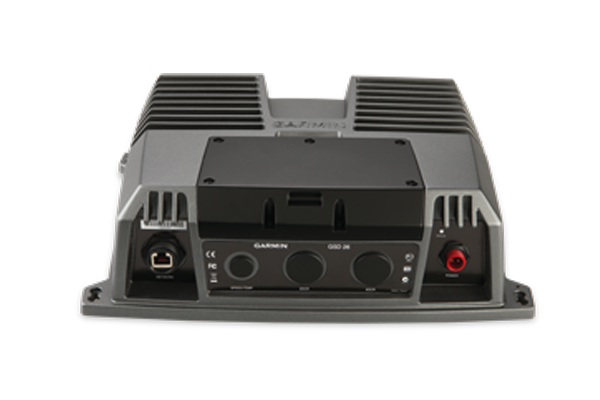

支援GSD聲納模組

支援Garmin GSD 聲納模組，讓您搭配各種聲納，包括掃描聲納。

4分割畫面，更快速辨識魚群

透過並排四分割顯示，自由搭配不同頻率聲納、ClearVü 或 SideVü 聲納，魚群資訊一目了然。

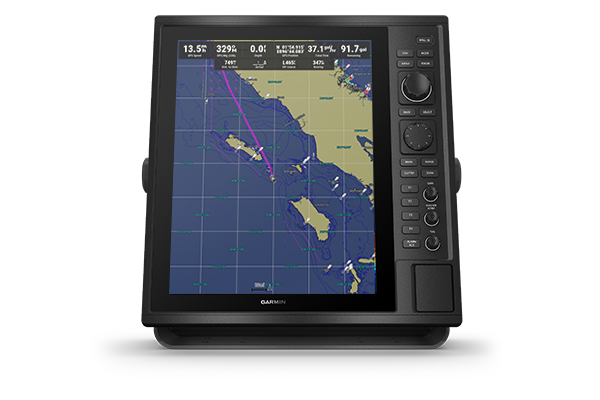

海圖支援

在海圖上會顯示您的船隻位置和導航所需的相關數據。

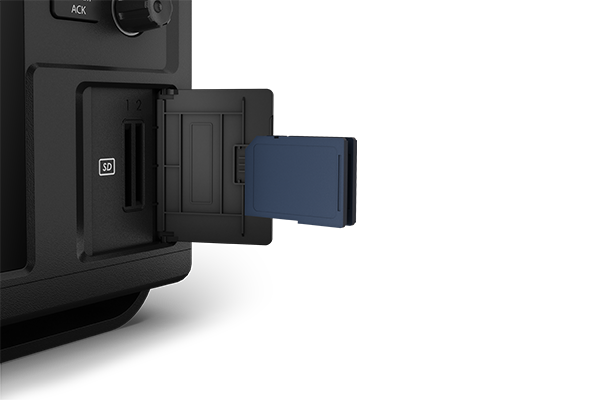

輕鬆儲存

雙 SD 卡槽讓您輕鬆備份資料或更新軟體。

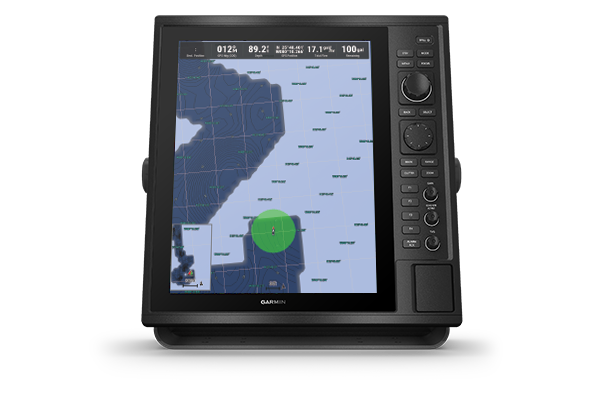

QUICKDRAW CONTOURS

CS 1522 支援 Quickdraw Contours，您可以在捕魚時同時用最低1英尺間距繪製您專屬的海圖。

防水

本裝置防水等級達 IP26/IP27 (IEC60529)。

相關連結

相容的探頭航海地圖購買

外觀&尺寸
規格尺寸	355 x 376.7 x 82.7 mm
螢幕尺寸	15吋，（228.1 x 304.1 mm）
螢幕解析度	1024 x 768 像素
螢幕類型	XGA
重量	4.0 公斤（6.0 公斤，含支架）
防水等級	IP26/IP27 (IEC60529)
電源	10 - 36 VDC
耗電量	連接12 Vdc 時，一般電流消耗 4A 連接12 Vdc 時，最大電流消耗 6.5 A
天線	外接 BNC 天線
安裝選項	檯面式或嵌入式安裝，獨立座安裝需另購配件（Garmin 不提供任何用於檯面式安裝的工具或配件。需要專業工具和知識。）
接收器	10 Hz GPS/GLONASS/GALILEO/BEIDOU/QZSS/GAGAN 和 SBAS
多語言支援	英語、簡體中文、繁體中文、日語、韓語、泰語、印度尼西亞語、馬來西亞語、越南語、緬甸語、印地語、古吉拉特語

地圖和內存
預載地圖	全球底圖
支援Garmin海圖	Bluechart g3
記憶卡支援	2 個 SD 卡插槽；最大 32 GB
航點	5,000
路線	100
航跡	50 個航跡

聲納功能和規格
雙頻（50/200 KHZ）聲納
雙波束 (77/200 KHZ) 聲納
支援的頻率	傳統：50/77/200 雙頻 CHIRP：28-210 SideVü/ClearVü CHIRP 260/455/800 （取決於探頭）
輸出功率	1 kW 傳統聲納； 1 千瓦 CHIRP； 500 瓦 SideVü/ClearVü
CHIRP 聲納技術	（內建）
CLEARVÜ
SIDEVÜ
最大深度	1,500 m, 1KW 功率下（深度容量取決於水底地形和其他水質條件）
底部鎖定功能（顯示從底部返回的聲納訊號）
水溫記錄和圖表
聲納記錄
聲納歷史回顧
支援GSD 聲納模組
快速海圖繪製

連接埠
NMEA 2000 相容
NMEA 0183 相容
感測器	12-PIN * 1
GSD 聲納	1
GPS 天線	BNC

CS 1522
8 針轉 12 針轉接線
電源線
底座固定安裝套件
嵌入式安裝套件
防護蓋
裝飾扣蓋
安裝模板
工具
操作手冊
